2010/06/09

[29]自製鋸台-電木桌面

假日木工停工一陣子期間 , 其實也在想一些問題 ….
最簡單的問題是 -- 要如何在最少的花費下 , 增進工作效率和便利性.

因為一開始做假日木工 , 我的定位就很清楚~
是屬於做得慢又做不好 , 純做興趣兼練身體的玩家.

所以即使看到很多讓人流口水的電動/手動工具…
但是冷靜下來想想 , 對我這門外漢來說 ,
可能CP真的不高~~~

另外 , 如何發揮電動工具的功能 , 也是一種功課~~~
我在網路或雜誌上 , 看到許多極富巧思的木工治具(Jig)我想這才是我這種假日木工 , 該學習摸索的方向~~~
=======================================
我已經有了手提式圓鋸機.過去一年多的時間都倒裝在我自製簡陋的工作桌面下居多.
雖然簡陋 , 但是一般的備料或是大塊板材切割 , 都沒有問題~~
但是卻無法精準的做細部加工….

所以曾有一段時間 , 很想買一台桌上型圓鋸機.
這在哈利貓木工講堂.陳老師. 的部落格中
也有專文介紹~~~~

但是精準度好的 table saw , 動輒上萬元的花費.
的確不容易讓假日木工等級的玩家 , 一下子就下手……

所以我後來就興起自製鋸台的想法.
只要精準度比目前用的簡陋鋸台好 ,
我相信以我目前的需求和能力 , 也是可行的做法.
=======================================

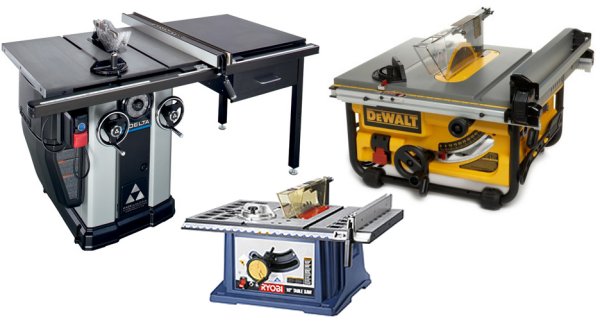

市面上有多款桌上型圓鋸機 ,
像陳老師用的就是國產力山(Rexon) 型號BTS10A的圓鋸機.
在結構上我想到的問題:
>要有平整, 平滑的桌面
>要有準確平行, 穩定的導軌
>要能穩定的固定著圓鋸機
>能校正鋸片的垂直度 , 以及和導軌的平行度.

我選用電木板當作這次實驗的材料
3大塊的電木板約花了 $900 塊 (木條另計)
因為電木板也不便宜, 所以底板的部分我還是用木心板.
在導軌滑動的位置有上漆磨平, 減低摩擦係數.

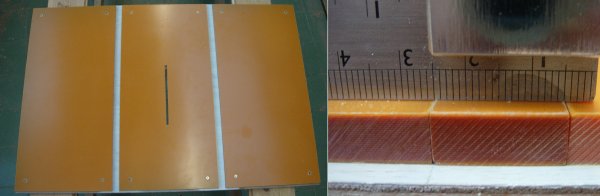

經過小心反覆的測量 , 將 3 塊電木板鑽孔鎖在底板上面.
以切割好的木條當作滑軌材料.
在可滑順滑動的情況下, 和桌面的間隙明顯小於 0.5mm
倒裝圓鋸機的方式和以前一樣 , 都是用 3 個強力快速夾.
每個快速夾有幾十 kg 的夾持力道 , 相當穩定.
當然使用這樣的桌面結構 , 會犧牲掉一些鋸片高度.
但是 40mm 的高度對我來說已經相當足夠了.
接下來就是要校正鋸片垂直面 , 以及鋸片和兩側導軌的平行度了
在未做校正前 , 上圖AB兩點到兩側導軌的距離, 只有約 0.5mm 的誤差.
接下來會再慢慢完成整個鋸台工作桌的改造~~~~
